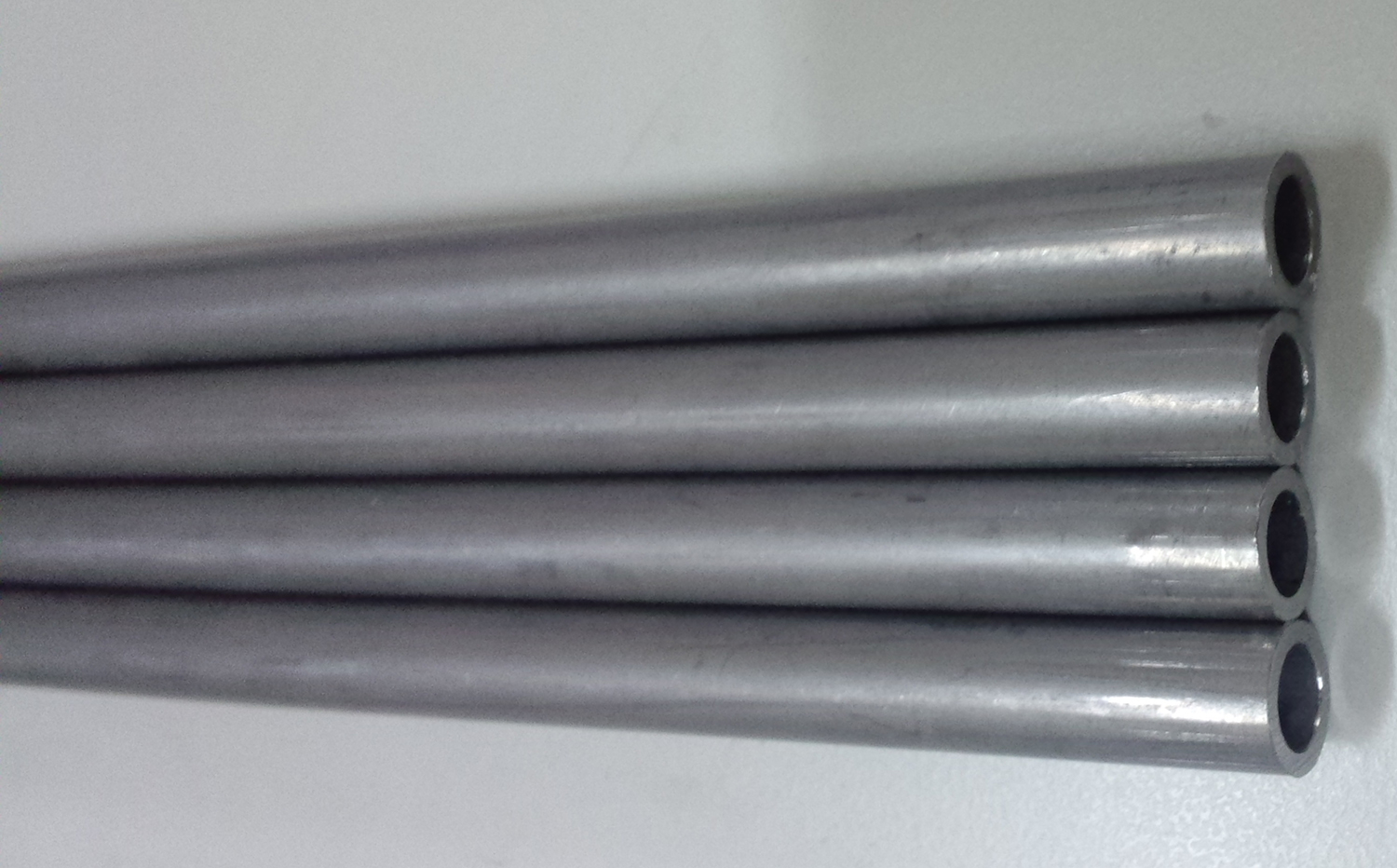

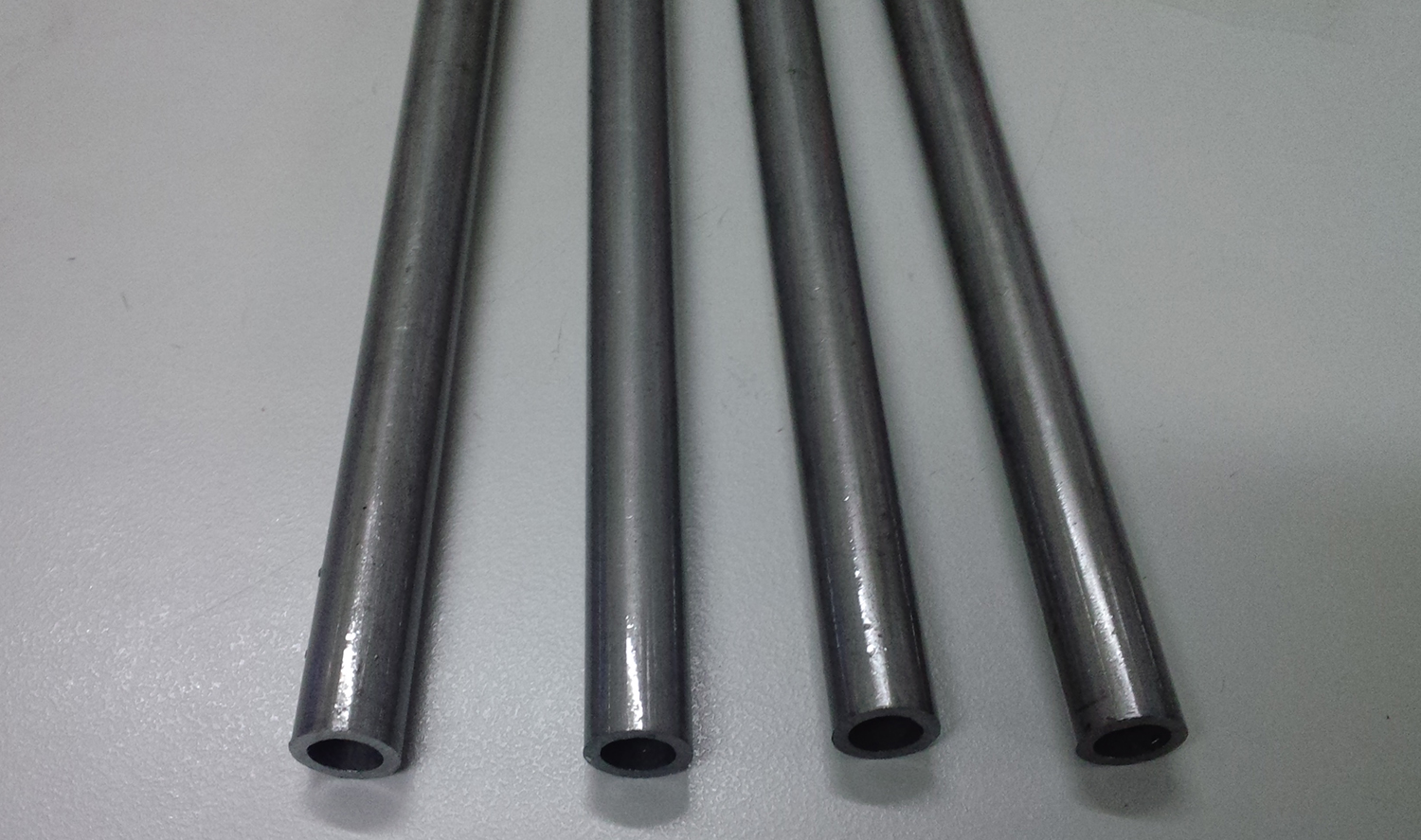

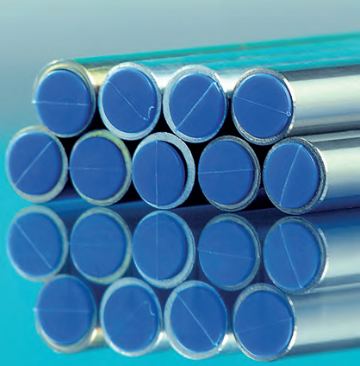

以下是常州仁成金属精密管厂生产的 Φ10mm×1.5mm NBK/+N 精密钢管的详细性能特点分析,结合行业标准(GB/T 3639、EN 10305)及生产工艺特性:
一、基础规格与标准符合性
参数 | 数值/状态 | 执行标准 | 检测依据 |
---|---|---|---|
外径(D) | 10 mm±0.03 | GB/T 3639-2021、EN 10305-1 | 表1公差±0.08mm |
壁厚(S) | 1.5 mm±0.05 | GB/T 3639-2021、EN 10305-1 | 壁厚公差±0.15mm |
交货状态 | NBK(日标退火)、+N(欧标正火) | JIS G3441、GB/T 3639-2021、EN 10305-1 | 力学性能表4 |
钢号 | 10#、20# 、E235、E355....... | GB/T 699 、EN 10027、GB/T 3639-2021、EN 10305-1 | 化学成分表2 |
二、核心性能特点
1. 尺寸精度与表面质量
- 公差控制:
- 外径波动≤±0.03mm(达到并优于GB/T 3639最高精度等级要求)
- 壁厚偏差≤±0.0.05mm(优于国标±0.15mm要求)
- 表面粗糙度:
- Ra≤0.2~0.4μm(钢管表面光亮、可化学抛光+机械精整,达镜面效果)
- 无划伤/凹坑(涡流探伤100%全检,符合EN 10305-1 Option 12)
2. 力学性能(正火态+N)
指标 | 实测值 | 标准要求 | 优势 |
---|---|---|---|
抗拉强度(Rm) | 460-490 MPa | GB: ≥420 MPa | 强度均匀性±5% |
屈服强度(ReH) | ≥275 MPa | EN: ≥235 MPa | 较标准提高17% |
延伸率(A) | 28-32% | GB: ≥25% | 冷弯成型性优异 |
硬度(HV) | 145-160 | ≤180 | 机加工刀具损耗低 |
注:正火工艺(880℃±20℃空冷)细化晶粒至ASTM 8级,消除冷加工应力,上表的数据为20#钢实际数据。
3. **工艺特性
- NBK(+N) 退火+正火复合处理:
先退火消除冷轧硬化,再正火优化晶粒度,兼顾塑性(延伸率↑)与强度(ReH↑)。 - 液压扩口性能:
60°锥度扩口率≥18%(超GB/T 242标准15%),无裂纹(见下图)
4. 应用场景适配性
领域 | 适配性说明 | 关键优势 |
---|---|---|

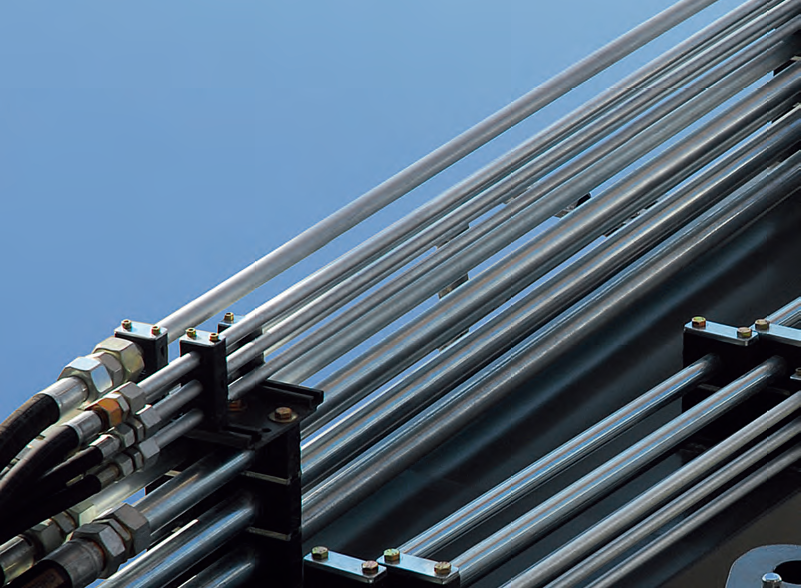

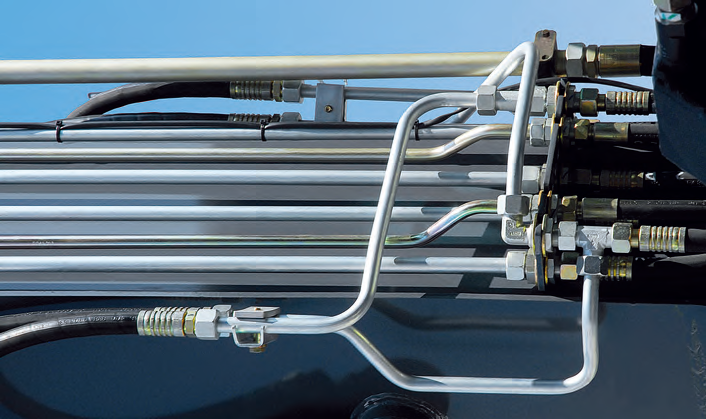

液压系统 | 工作压力≤40MPa(EN ISO 8434-1认证) | 密封面Ra≤0.4μm防泄漏 |
汽车油路管 | 耐振动疲劳>10⁷次(ISO 6802标准) | 弯曲半径≥2D无褶皱 |
精密仪器导轴 | 直线度≤0.15mm/m(超国标0.2mm/m) | 装配间隙控制±0.01mm |
三、对比行业竞品性能
参数 | 仁成 Φ10×1.5mm +N 管 | 行业平均水平(20#) | 提升幅度 |
---|---|---|---|
尺寸合格率 | 99.8% | 95-97% | +3% |
批次强度波动 | ±15 MPa | ±30 MPa | 稳定性×2 |
盐雾试验(h) | 120(镀锌) | 72 | +67% |
单米价格(¥) | 8.5-9.2 | 6.0-7.5 | +25% |
四、技术支持与质保体系
- 检测报告:
- 每批次提供GB/T 2975力学性能+EN 10204 3.1证书
- 可选附加:金相图谱(晶粒度)、EDX成分分析
- 定制服务:
- 壁厚非标定制(1.2-2.0mm)
- 表面处理选项:磷化(耐蚀↑)、镀铬(耐磨↑)
- 失效分析:
提供断裂扫描电镜(SEM)溯源,支持ISO 148金属材料失效分析标准。
总结
常州仁成Φ10mm×1.5mm NBK/+N精密钢管的核心优势在于:
✅ 复合热处理工艺(退火+正火)实现强度-塑性平衡
✅ 超精密尺寸控制(公差达±0.03mm)适配高精度装配
✅ 表面超精加工(Ra≤0.4μm)降低液压系统泄漏风险
✅ 全流程质控(涡流/超声/扩口三重检测)保障批次一致性
该产品特别适用于对尺寸敏感、疲劳强度要求高的液压传动及精密机械领域,溢价25%带来的可靠性提升显著降低后期维护成本。
